冠豐牌LCD-220-13 履帶式加熱器? 產品簡介
LCD型履帶式電加熱器參數表
型號 | 工作電壓 (V) | 功率 (KW) | zui高溫度 ( ℃ ) | 發熱面尺寸（ mm) |
可彎折邊 * 直邊 | ||||
LCD-220-25 | 220 | 10 | 1050 | 660×330 |
LCD-220-50 | 220 | 10 | 1050 | 1320×165 |
LCD-220-100 | 220 | 10 | 1050 | 2645×82.5 |
LCD-220-13 | 220 | 10 | 1050 | 345×640 |
LCD-220-16 | 220 | 10 | 1050 | 430×520 |
LCD-220-32 | 220 | 10 | 1050 | 860×260 |
LCD-220-64 | 220 | 10 | 1050 | 1720×130 |
LCD-110-24 | 110 | 5 | 1050 | 630×165 |
LCD-110-48 | 110 | 5 | 1050 | 1260×82.5 |
LCD-110-12 | 110 | 5 | 1050 | 315×330 |
LCD-110-16 | 100 | 5 | 1050 | 430×250 |
LCD-55-20 | 55 | 2.5 | 1050 | 530×82.5 |
LCD-55-10 | 55 | 2.5. | 1050 | 265×165 |
注：特殊、電壓、功率、寬度等要求可訂制.
使用方法
根據熱處理工件選擇加熱器。規格管道工程若要采用低電壓加熱器可選用ZCD型指狀陶瓷加熱器，管道管座等特殊幾何形狀的工件指狀加熱器和履帶式加熱器無法包覆的可采用繩狀陶瓷加熱器，大管道、容器、鋼結構、風溝等一般工件均可采用履帶式陶瓷加熱器。下面介紹怎么用選擇加熱器規格和使用方法。
1、根據熱處理工件來確定加熱器面積、即加熱區域、具體應根據工藝要求和熱處理工件的壁厚。設加熱面積為A
A=L×H（米）
L：為熱處理工件的長度
圓體工件的長度L=D、D為工件外徑
H：為加熱寬度
加熱寬度H，即陶瓷加熱器寬度。H取多大為宜，我們根據國外局部熱處理規范，認為在一般情況下，可取H=（7—10）就可以了。φ為熱處理工件的壁厚。
2、確定該熱處理所需功率，所選擇相應的控制設備。確定控溫點來劃分控制區域，并合理安置熱電偶。冠豐牌LCD-220-13 履帶式加熱器為了保證儀表測量溫度的準確性，熱電偶的頭部應套上不銹鋼頭子，用點焊焊牢在熱處理工件上，對一些敏感性比較大的材料要先用乙炔槍預熱至250左右才能點焊，防止產生裂紋，點焊時還需注意效電偶頭部要與工作貼緊不要成角度。熱電偶采用K型鎳鉻／鎳硅。熱電偶不夠長時可用補償導線接長。補償導線要采用銅／康銅，銅線（正極）應接到熱電偶鎳鉻導線上（非磁性），康銅線（負極）應接到熱頭電偶鎳硅導線上（磁性）。
3、根據熱處理工件將所需的履帶式陶瓷電加熱用不銹鋼絲相聯接起來（兩間距一般不應超過壁厚）然后覆蓋在加熱工件上，用不銹鋼絲或不銹鋼帶捆扎緊陶瓷電加熱器，不使加熱器局部懸離工件，以免加熱器懸離部分熱量傳導過慢而燒壞。另外要注意加熱器不能相互重迭放置，否則加熱器將很快燒壞。
4、在熱處理時加熱器上必須鋪設保溫層，否則會出現因熱量大量散失而溫度上不去的現象。保溫材料我們提倡采用硅酸鋁纖維針刺毯保溫層厚度取50—80毫米、寬度根據加熱器寬度而定。一般為加熱器的寬度的一倍左右。保溫層覆蓋在加熱器上面，然后用鐵絲或扁鋼帶扎緊、加熱器的引絲（即導線）不能包在保溫層內，以免絕緣層熔化造成短路。容器大工作反應也應盡量鋪設相應的保溫層，固定方法根據使用現場決定、有條件情況下采用工裝，總之因地制宜采取設施。注意加熱器兩面不能同時鋪設保溫層、哪怕一小塊地方也不行。
5、將每塊加熱器的引線根據控溫點的劃分相應接到控制設備上，引線與控制設備距離不夠，可采用接長導線接長，然后可接到控制設備的輸出插座上，本公司生產的插座內有凸點。在使用時將插頭的平槽對準插座上的凸點插入，然后順時針擰緊，擰緊后就不會拔出，故使用這種接插件方便可靠

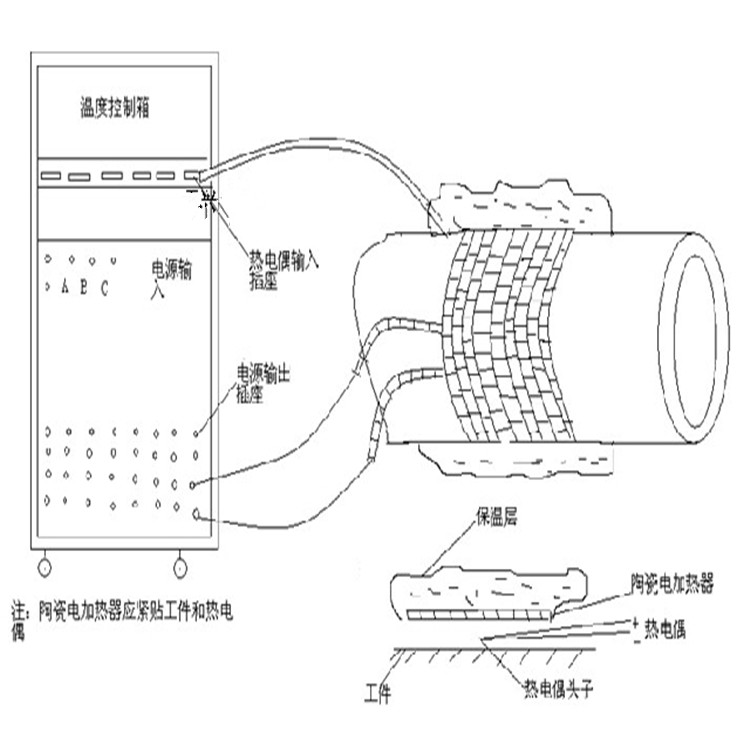

6、加熱器電源線全部接好后，應詳細檢查有無短路地方、加熱器的引線、熱電偶的補償導線是否碰在發熱體上。檢查完畢通電加熱時，先用手動操作控制設備進行試動作，確定無誤時即可通電加熱?？刂圃O(shè)備的使用詳閱其使用說明書。熱電偶、陶瓷電加熱器的安裝及與控制設備的連接見附圖。
注意事項
1、我廠生產的LCD型履帶陶瓷電加熱器和SCD型繩狀陶瓷電加熱器其額定工作電流為45A。電壓有220V、110V、55V等幾檔。但要注意在調節控制設備的輸出電壓時千萬不能大于陶瓷電加熱器的額定工作電流，電壓不得超額定的10%，以免擊穿可控硅和加熱器。
2、一般額定工作電壓220V的陶瓷電加熱器可直接接在控制設備的輸出插座上，若二塊額定工作電壓110V的加熱器可采用一根串聯導線串接后，接到控制設備輸出的插座上，方便可靠。
3、加熱器包覆工件時布恩那個相互重迭，若長了一段可暴露在保溫層外面，不能包覆在保溫層中間，以免燒壞，你們?cè)谑褂锰沾呻娂訜崞鲿r(shí)若能按本說明會書介紹的方法去做，加熱器zui高工作溫度可達1000℃不燒壞。
