1 概述

安科瑞 BA20-AI/I 交流0-200A 傳感器變送器

    BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用精密恒流技術和線性溫度補償技術，將其隔離變換為標準的直流信號輸出。采用24伏或12伏安全電壓供電，具有過載能力強、高精度、高隔離、高安全性、低功耗等特點，可廣泛用于工業自動化領域。

    BA系列中剩余電流傳感器于漏電監控，監測電氣線路或電氣設備絕緣狀態，避免電氣線路或電氣設備絕緣性能降低引起的事故。產品符合GB/T 13850-1998、GB 1208-2006

2 型號說明

安科瑞 BA20-AI/I 交流0-200A 傳感器變送器

注：BA50L-AI/I（V）為交流剩余電流傳感器

3 技術指標

4 外形及穿孔尺寸

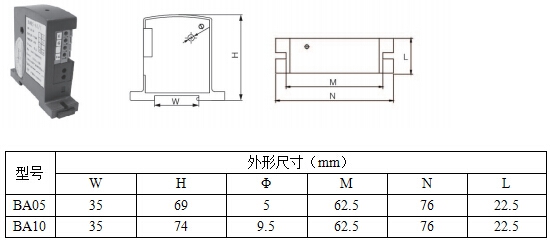

● BA05、10電流傳感器外形及穿孔尺寸

● BA20、50、50L電流傳感器外形及穿孔尺寸

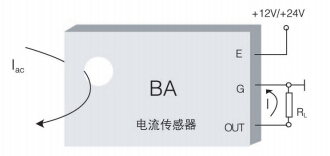

5 接線示例

    如圖所示穿心輸入Iac，電流輸出型傳感器的輸出為共地電流源，電壓輸出型傳感器的輸出為共地電壓源。圖中RL是用戶負載，輸出為電流時，負載≤400Ω（12V供電）或≤800Ω（24V供電）；輸出為電壓時負載≥1kΩ。
